NEU

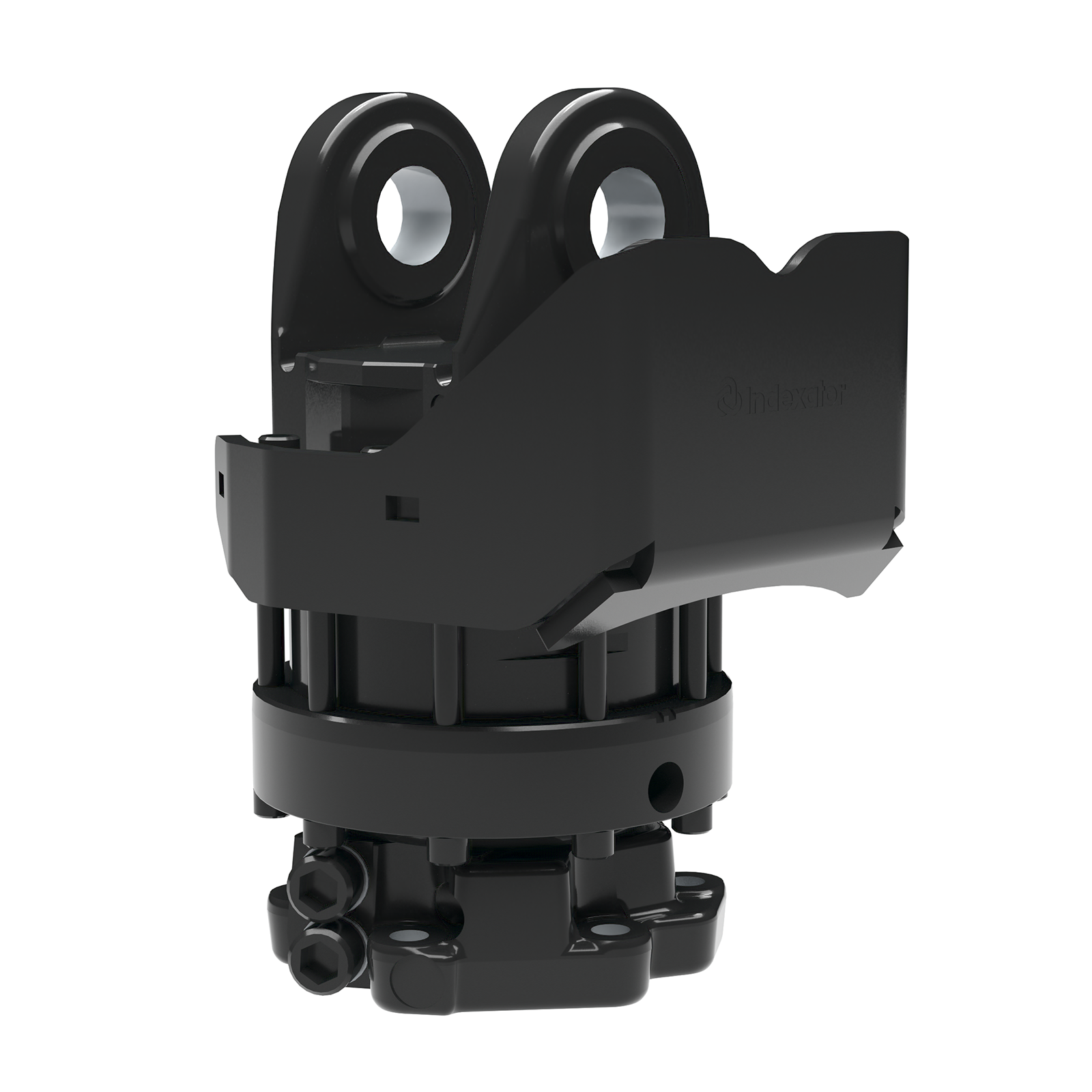

Rotator GV 12S A Y HDXS
Technische Daten
| Teile Nr. | 5120019 |
|---|---|
| Art des Rotators | Greiferrotator |
| 63 kg | |
| 360° | |
| 100 kN | |
| 50 kN | |
| 2200 Nm | |
| 25 l/min | |
| 25 MPa | |
| 30 MPa | |
| 30 MPa |
Funktion
| Geschützte Schlauchführung |
Schnittstelle
| Obere Schnittstelle | 101 mm |
|---|---|
| Untere Schnittstelle | Ø 173 mm |
Rotator, der für die Greiferfunktion nur über axiale Anschlüsse verfügt.
Adaptersätze für alternative Anschlüsse gibt es.
Wir behalten uns das Recht vor, Produktänderungen vorzunehmen. Für mehr technische Information betreffend Einbau und Hydraulikanschlüsse nehmen Sie mit rotator@indexator.com Kontakt auf.
| GV 12S A Y HDXS | |
|---|---|
| A | 101 mm |
| B | Ø45 mm |
| C | Ø173 mm |
| D | Ø17 mm |
| F | 30 mm |
| H | 333 mm |
| K | 38,5 mm |
| L | Ø229 mm |
| M | 170 mm |
| N | 10 mm |
| Anschlüsse | ||
|---|---|---|
| Oberer Hydraulikanschluss | G 1/2 | |
| Unterer Hydraulikanschluss | G 1/2 | |
