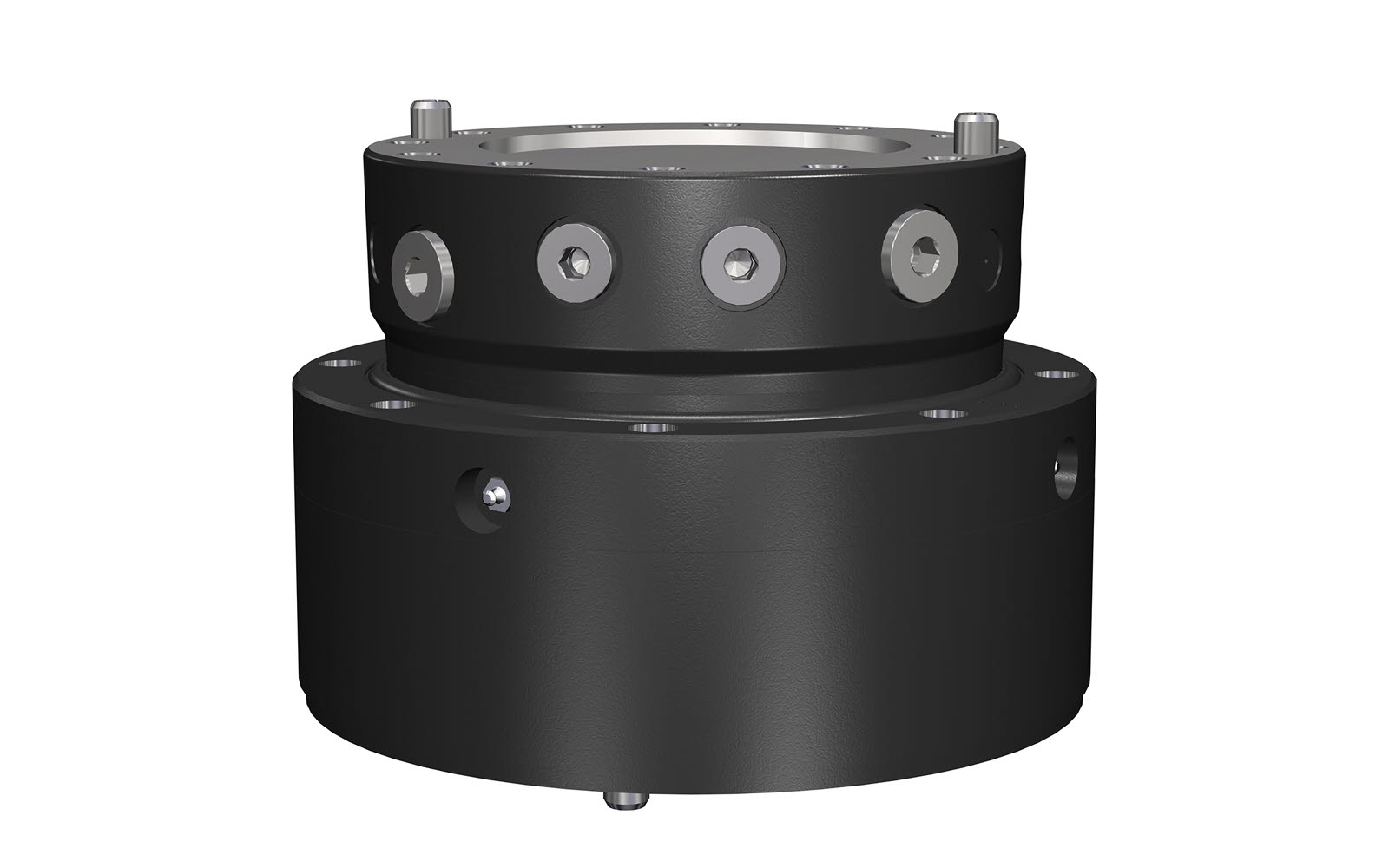

Rotator XR 300 T LS
Technische Daten
| Teile Nr. | 8300006 |
|---|---|
| Art des Rotators | Greiferrotator |
| 77 kg | |
| 360° | |
| ±300 kN1 | |
| ±90 kN | |
| ±70 kN | |
| ±17 kNm2 | |
| 3000 Nm | |
| 28 l/min | |
| 25 MPa | |
| 35 MPa | |
| 35 MPa |
Funktion
| Load Sensing |
Schnittstelle
| Obere Schnittstelle | Ø 216 mm |
|---|---|
| Untere Schnittstelle | Ø 270 mm |
1 „Max. Axiallast statisch“ gibt die theoretische Maximallast des Produkts für freihängende Anwendungen ohne Beschleunigungen an.
2 Die biegemoment darf nicht mit der Axiellast kombiniert werden.
Ein Rotator mit der Bezeichnung LS ist nicht mit Drossel ausgerüstet (zum Unterschied zu unseren Standard-Rotatoren). Das heißt der Ölfluss der Basismaschine muss angepasst werden.
Bei Verwendung an einem Anbauverdichter oder einer Anwendung mit entsprechenden Anforderungen, schliessen Sie die Druckleitung an den Anschluss ”G = Greifer schliessen” und die Tank/Rücklaufleitung an den Anschluss ”GO = Greifer öffnen” an.
Druckbegrenzung montiert im Motor.
Können mit Schlauchschutz komplettiert werden.
Der Ölverteiler wird separat bestellt.
Wir behalten uns das Recht vor, Produktänderungen vorzunehmen. Für mehr technische Information betreffend Einbau und Hydraulikanschlüsse nehmen Sie mit rotator@indexator.com Kontakt auf.
| XR 300 T LS | |
|---|---|
| A | Ø244,7 mm |
| AA | 6° |
| B | M16 |
| C | 33 mm |
| D | Ø160 mm |
| E | Ø216 mm |
| F | Ø300 mm |
| G | 122,3 mm |
| H | Ø17 mm |
| I | Ø270 mm |
| J | 45° |
| K | Ø295 mm |
| L | 206,3 mm |
| M | 30° |
| O | Ø16 mm |
| P | 15° |
| Q | M10 |
| R | 90° |
| S | Ø96 mm |
| T | 19 mm |
| Y | Ø16 mm |
| Z | Ø230 mm |
| Anschlüsse | ||
|---|---|---|
| Oberer | G G0 | G 3/4 |
| R | G 1/2 | |
