NEU

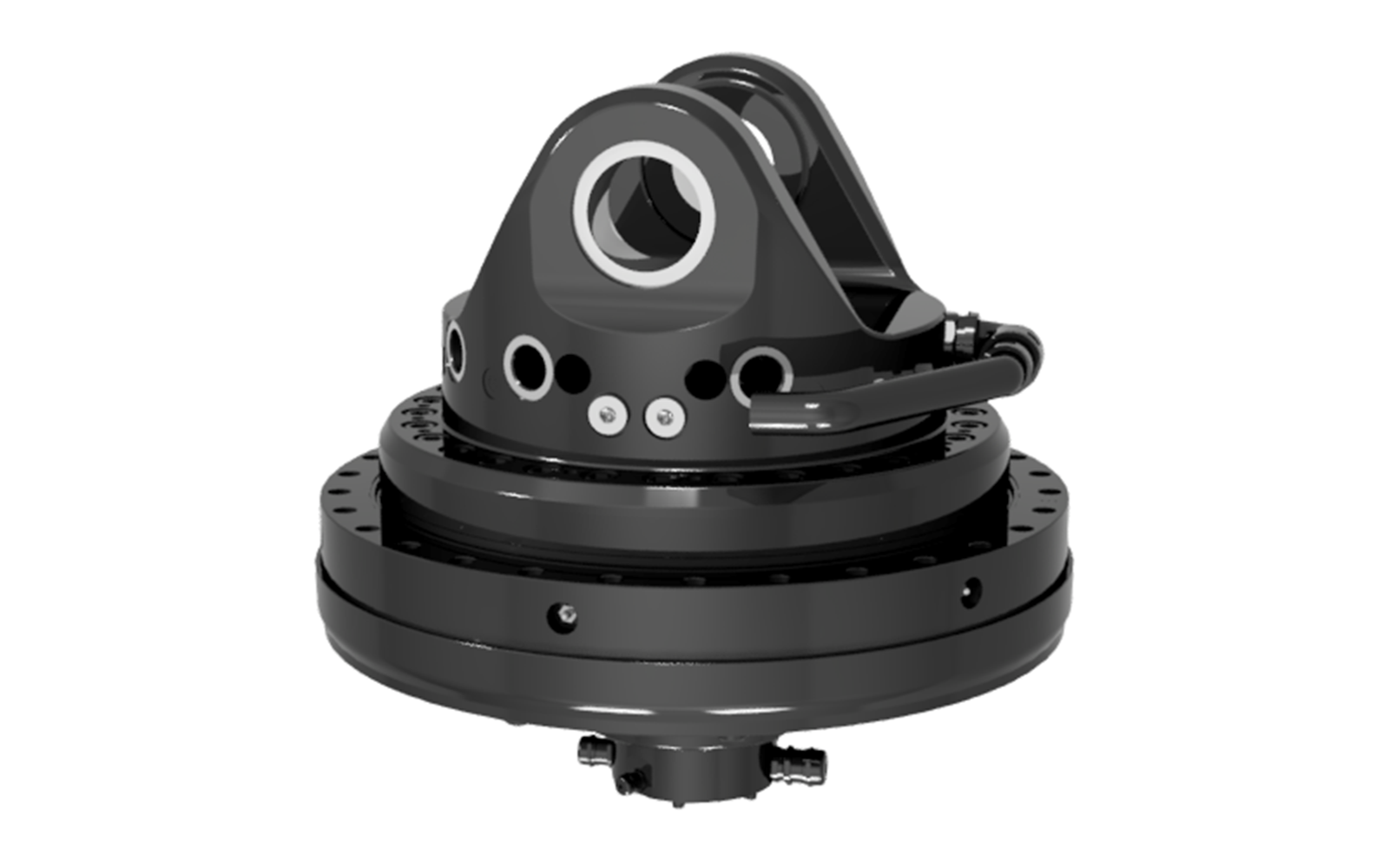

Rotator XR 600 E P X2 C
Technische Daten
| Teile Nr. | 8600017 |
|---|---|
| Art des Rotators | Greiferrotator |
| 320 kg | |
| 360° | |
| ±850 kN1 | |
| ±300 kN | |
| ±200 kN | |
| ±115 kNm2 | |
| 7000 Nm | |
| 300 V | |
| 90 A | |
| 40 l/min | |
| 25 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa |
Funktion
| Zentralschmierung | 40 MPa |
| Schleifring |
Schnittstelle
| Obere Schnittstelle | 210 mm |
|---|---|
| Untere Schnittstelle | Ø 535 mm |
1 „Max. Axiallast statisch“ gibt die theoretische Maximallast des Produkts für freihängende Anwendungen ohne Beschleunigungen an.
2 Die Gewichtskraft darf nicht mit der Axiellast kombiniert werden.
Druckbegrenzung montiert im Motor.
Wir behalten uns das Recht vor, Produktänderungen vorzunehmen. Für mehr technische Information betreffend Einbau und Hydraulikanschlüsse nehmen Sie mit rotator@indexator.com Kontakt auf.
| XR 600 E P X2 C | |
|---|---|
| A | 210 mm |
| AB | 150 mm |
| AC | 460 mm |
| AD | Ø190 mm |
| B | Ø80 mm |
| C | 90 mm |
| E | 331 mm |
| F | Ø575 mm |
| G | 103 mm |
| H | Ø17,5 mm |
| I | Ø535 mm |
| J | 12° |
| K | Ø565 mm |
| L | 416 mm |
| U | 467 mm |
| V | 384 mm |
| W | Ø225 mm |
| Y | Ø22 mm |
| Anschlüsse | ||
|---|---|---|
| Oberer | X1 | G 1 |
| X2 | G 1/2 | |
| Zentralschmierung | G 1/4 | |
| G G0 | G 1 | |
| R | G 1/2 | |
| Unterer | X1 | G 1 |
| X2 | G 1/2 | |
| Zentralschmierung | G 1/4 | |
| G | G 1 | |
| G0 | G 1 | |
