UUTUUS

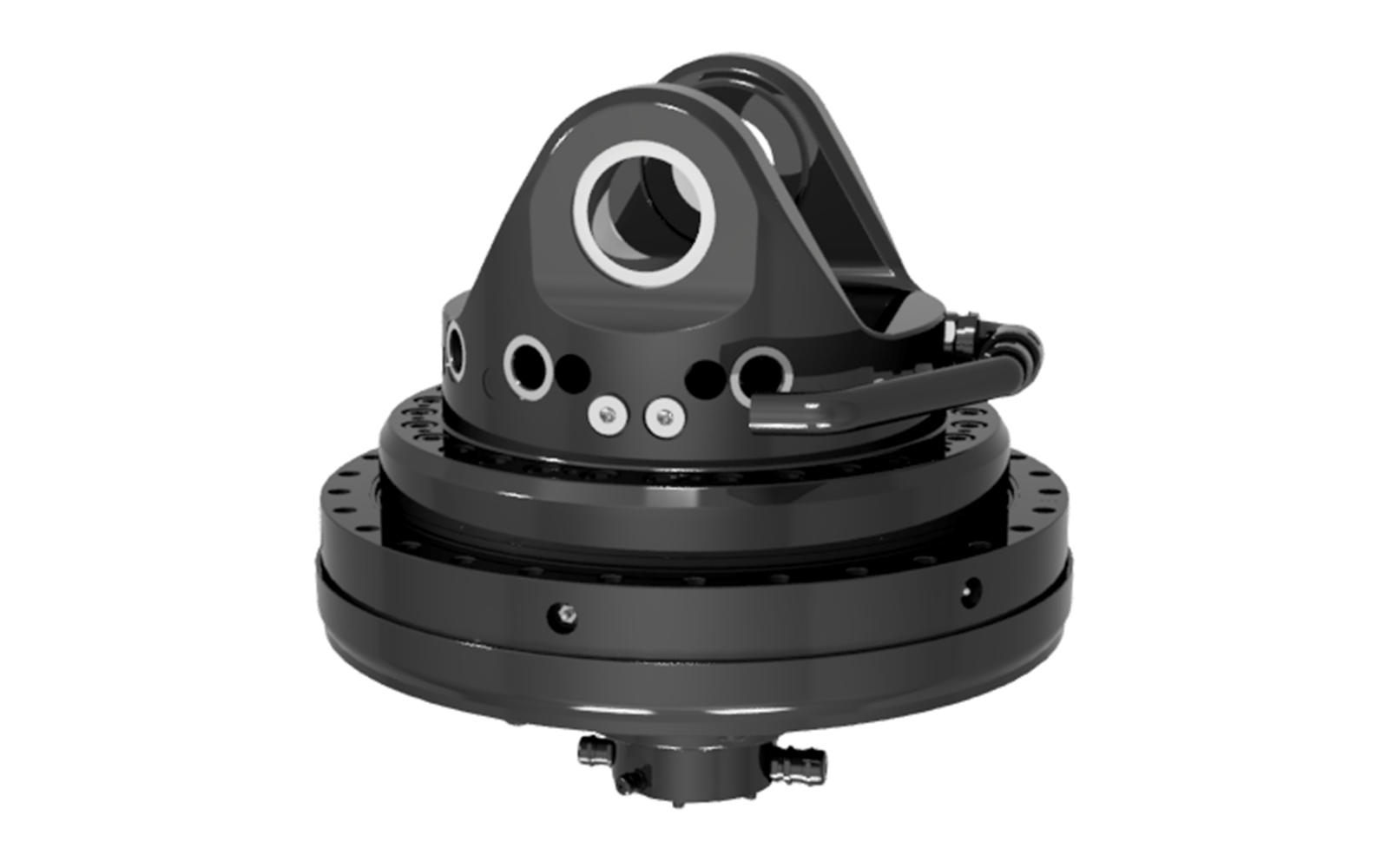

Rotaattori XR 600 E P X2 C
Tekniset tiedot
| Tuotenumero | 8600017 |
|---|---|
| Rotaattorin tyyppi | Kourarotaattori |
| 320 kg | |
| 360° | |
| ±850 kN1 | |
| ±300 kN | |
| ±200 kN | |
| ±115 kNm2 | |
| 7000 Nm | |
| 300 V | |
| 90 A | |
| 40 l/min | |
| 25 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa |
Toiminto
| Keskusvoitelu | 40 MPa |
| Lukkorengas |
Leveys
| Yläpään leveys | 210 mm |
|---|---|
| Alapään leveys | Ø 535 mm |
1 Suurin aksiaalinen staattinen kuorma tarkoittaa vapaasti riippuvien lastien aiheuttamaa teoreettista enimmäiskuormitusta ilman kiihtyvyyden tuottamia voimia.
2 Momenttikuormitusta ei saa yhdistää aksiaalikuormaan.
Paineenrajoitin asennettu moottoriin.
Pidätämme oikeuden tuotemuutoksiin. Mikäli tarvitset lisää teknisiä tietoja asennuksesta tai hydrauliikan liitännöistä, lähetä sähköpostia osoitteeseen rotator@indexator.com
| XR 600 E P X2 C | |
|---|---|
| A | 210 mm |
| AB | 150 mm |
| AC | 460 mm |
| AD | Ø190 mm |
| B | Ø80 mm |
| C | 90 mm |
| E | 331 mm |
| F | Ø575 mm |
| G | 103 mm |
| H | Ø17,5 mm |
| I | Ø535 mm |
| J | 12° |
| K | Ø565 mm |
| L | 416 mm |
| U | 467 mm |
| V | 384 mm |
| W | Ø225 mm |
| Y | Ø22 mm |
| Liitännät | ||
|---|---|---|
| Ylempi | X1 | G 1 |
| X2 | G 1/2 | |
| Keskusvoitelu | G 1/4 | |
| G G0 | G 1 | |
| R | G 1/2 | |
| Alempi | X1 | G 1 |
| X2 | G 1/2 | |
| Keskusvoitelu | G 1/4 | |
| G | G 1 | |
| G0 | G 1 | |
