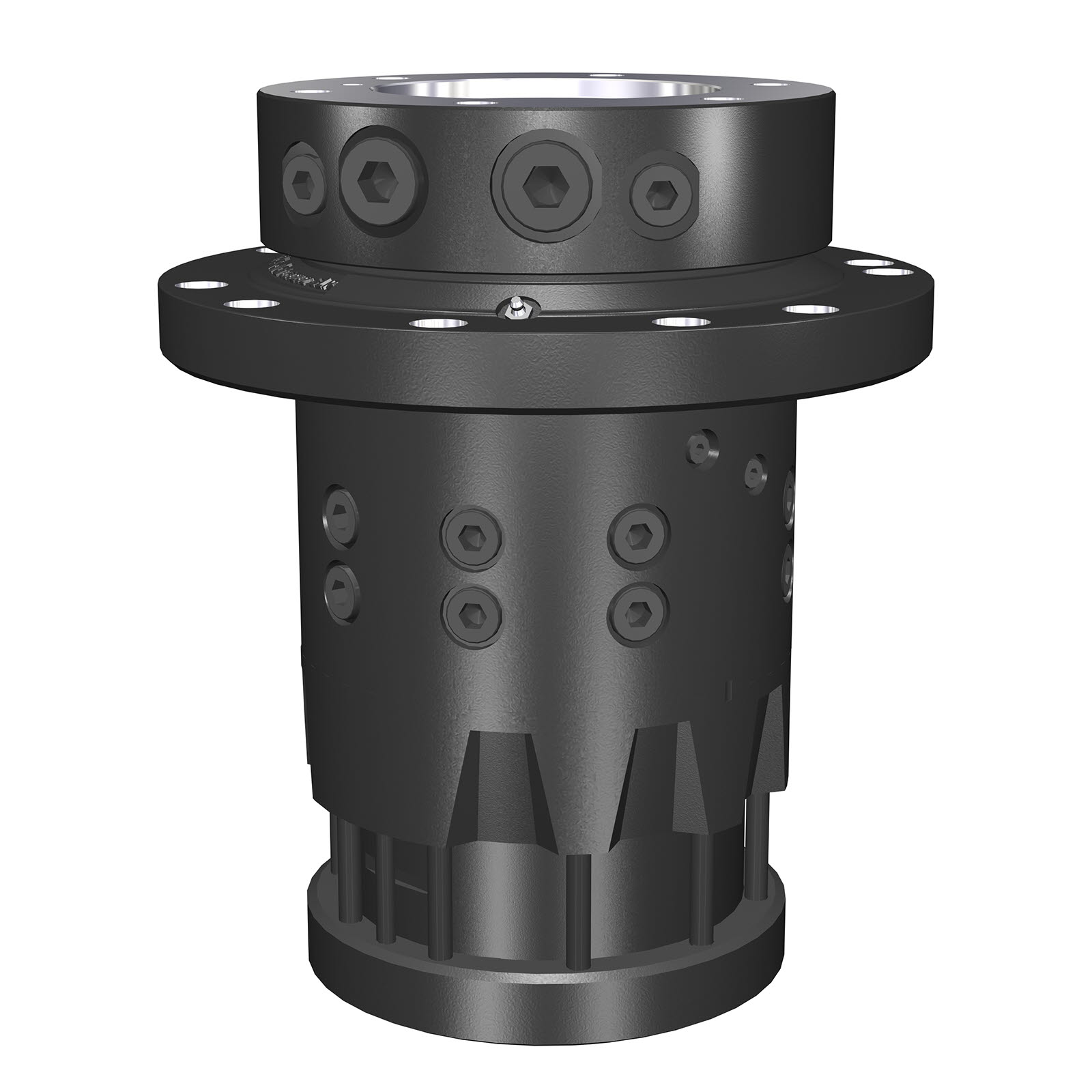

Rotator IR 20-5 M24
Teknisk data
| Artikelnummer | 8000486 |
|---|---|
| Typ av rotator | Griprotator |
| 162 kg | |
| 360° | |
| ±450 kN | |
| ±150 kN | |
| 4100 Nm | |
| 35 l/min | |
| 25 MPa | |
| 35 MPa | |
| 35 MPa |
Gränssnitt
| Övre gränssnitt | 280 mm |
|---|---|
| Nedre gränssnitt | Ø 260 mm |
Modellen har 4 alternativt 5 anslutningsmöjligheter.
Tryckbegränsare monterad i motorn.
Vi förbehåller oss rätten att göra produktändringar. För ytterligare teknisk information gällande inbyggnad och hydraulanslutningar, kontakta rotator@indexator.com
| IR 20-5 M24 | |
|---|---|
| A | Ø280 mm |
| B | M24 depth 50 |
| E | Ø230 mm |
| F | Ø380 mm |
| G | 36 mm |
| H | 26 (x8) |
| I | Ø340 mm |
| J | 60° |
| K | 72° |
| L | 450 mm |
| M | 323 mm |
| O | Ø250 mm |
| Q | 60° |
| S | Ø260 mm |
| Anslutningar | ||
|---|---|---|
| Övre | G G0 | G 1 |
| R | G 1/2 | |
| Nedre | G | G 1/2 (x8) |
| G0 | G 1/2 (x8) | |
