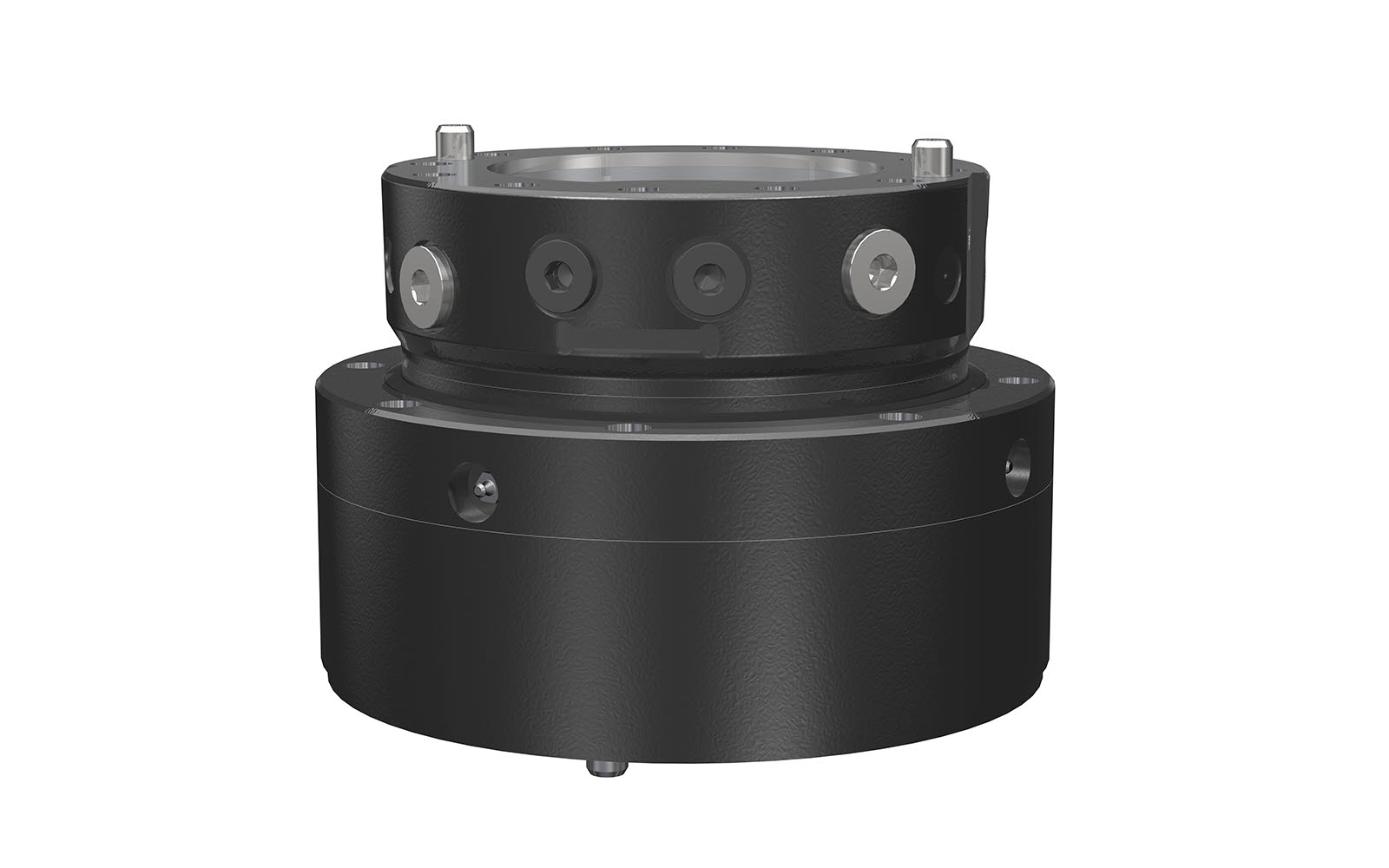

Rotator XR 300 C LS
Teknisk data
| Artikelnummer | 8300014 |
|---|---|
| Typ av rotator | Griprotator |
| 77 kg | |
| 360° | |
| ±300 kN1 | |
| ±90 kN | |
| ±70 kN | |
| ±17 kNm2 | |
| 3000 Nm | |
| 28 l/min | |
| 25 MPa | |
| 35 MPa | |
| 35 MPa | |
| 40 MPa |
Funktioner
| Centralsmörjning | 40 MPa |
| Load Sense |
Gränssnitt
| Övre gränssnitt | Ø 210 mm |
|---|---|
| Nedre gränssnitt | Ø 270 mm |
1 Max axiell last statisk anger produktens teoretiska maxlast för frihängande applikationer utan accelerationer.
2 Momentlasten får ej kombineras med axiell last.
En rotator med beteckningen LS är ej utrustad med flödesbegränsare (till skillnad från våra standardrotatorer). Det innebär att oljeflödet från basmaskinen måste anpassas.
Vid användning av vibroplatta samt applikationer med motsvarande krav, koppla slang för tryck mot grip stäng (G) och för tank mot grip öppna (GO).
Tryckbegränsare monterad i motorn.
Kan kompletteras med slangskydd.
Oljefördelare beställs separat.
Vi förbehåller oss rätten att göra produktändringar. För ytterligare teknisk information gällande inbyggnad och hydraulanslutningar, kontakta rotator@indexator.com
| XR 300 C LS | |
|---|---|
| A | 244,7 mm |
| AA | 6° |
| B | M20 |
| C | 33 mm |
| D | Ø160 mm |
| E | Ø210 mm |
| F | Ø300 mm |
| G | 122,3 mm |
| H | Ø17 mm |
| I | Ø270 mm |
| J | 45° |
| K | Ø295 mm |
| L | 206,3 mm |
| M | 30° |
| N | 32° |
| O | Ø16 mm |
| P | 15° |
| Q | M10 |
| R | 90° |
| S | Ø96 mm |
| T | 19 mm |
| U | 28° |
| Y | Ø16 mm |
| Z | Ø230 mm |
| Anslutningar | ||
|---|---|---|
| Övre | Centralsmörjning | M10 x 1,0 |
| G G0 | G 3/4 | |
| R | G 1/2 | |
