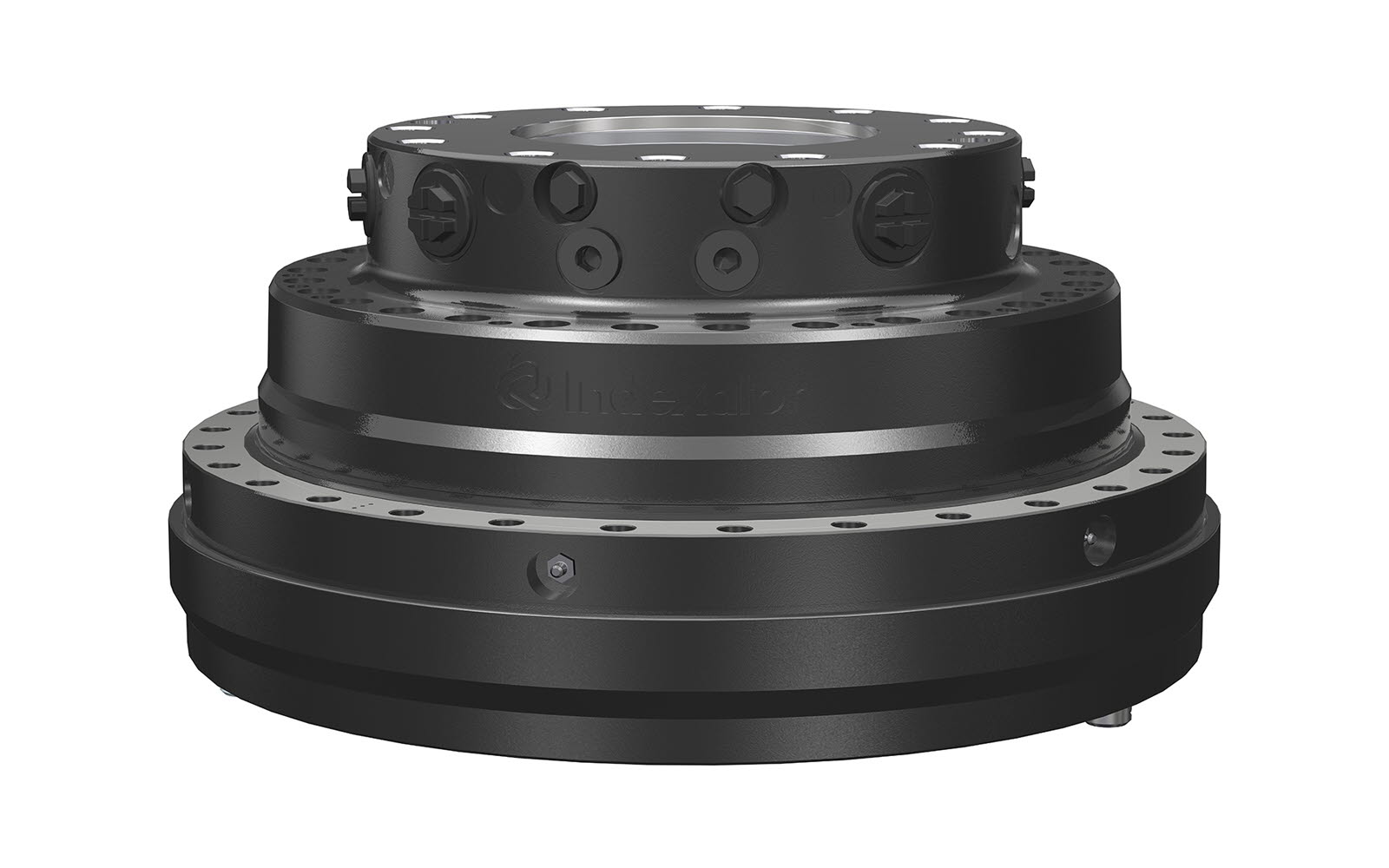

Rotator XR 400 HT X2 C M24
Teknisk data
| Artikelnummer | 8400024 |
|---|---|
| Typ av rotator | Griprotator |
| 199 kg | |
| 360° | |
| ±550 kN1 | |
| ±200 kN | |
| ±140 kN | |
| ±47 kNm2 | |
| 7000 Nm | |
| 40 l/min | |
| 25 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa |
Funktioner
| Centralsmörjning | 40 MPa |
Gränssnitt
| Övre gränssnitt | Ø 265 mm |
|---|---|
| Nedre gränssnitt | Ø 450 mm |
1 Max axiell last statisk anger produktens teoretiska maxlast för frihängande applikationer utan accelerationer.
2 Momentlasten får ej kombineras med axiell last.
Tryckbegränsare monterad i motorn.
Kan kompletteras med slangskydd.
Oljefördelare beställs separat.
Vi förbehåller oss rätten att göra produktändringar. För ytterligare teknisk information gällande inbyggnad och hydraulanslutningar, kontakta rotator@indexator.com
| XR 400 HT X2 C M24 | |
|---|---|
| A | Ø300 mm |
| AB | 390 mm |
| AC | 174 mm |
| AE | 24,5 mm |
| B | M24 |
| C | 41 mm |
| D | Ø170 mm |
| E | Ø265 mm |
| F | Ø488 mm |
| G | 99 mm |
| H | Ø14 mm |
| I | Ø450 mm |
| J | 12° |
| K | Ø474 mm |
| L | 244 mm |
| M | 30° |
| N | 34° |
| O | Ø22 mm |
| P | 15° |
| Q | M8 |
| R | 45° |
| S | Ø150 mm |
| T | 59,15 mm |
| U | 26° |
| Y | Ø22 mm |
| Anslutningar | ||
|---|---|---|
| Övre | X1 | G 1 |
| X2 | G 1 | |
| Centralsmörjning | M10 x 1,0 | |
| G G0 | G 1 | |
| R | G 1/2 | |
| Nedre | Centralsmörjning | G 1/4 |
