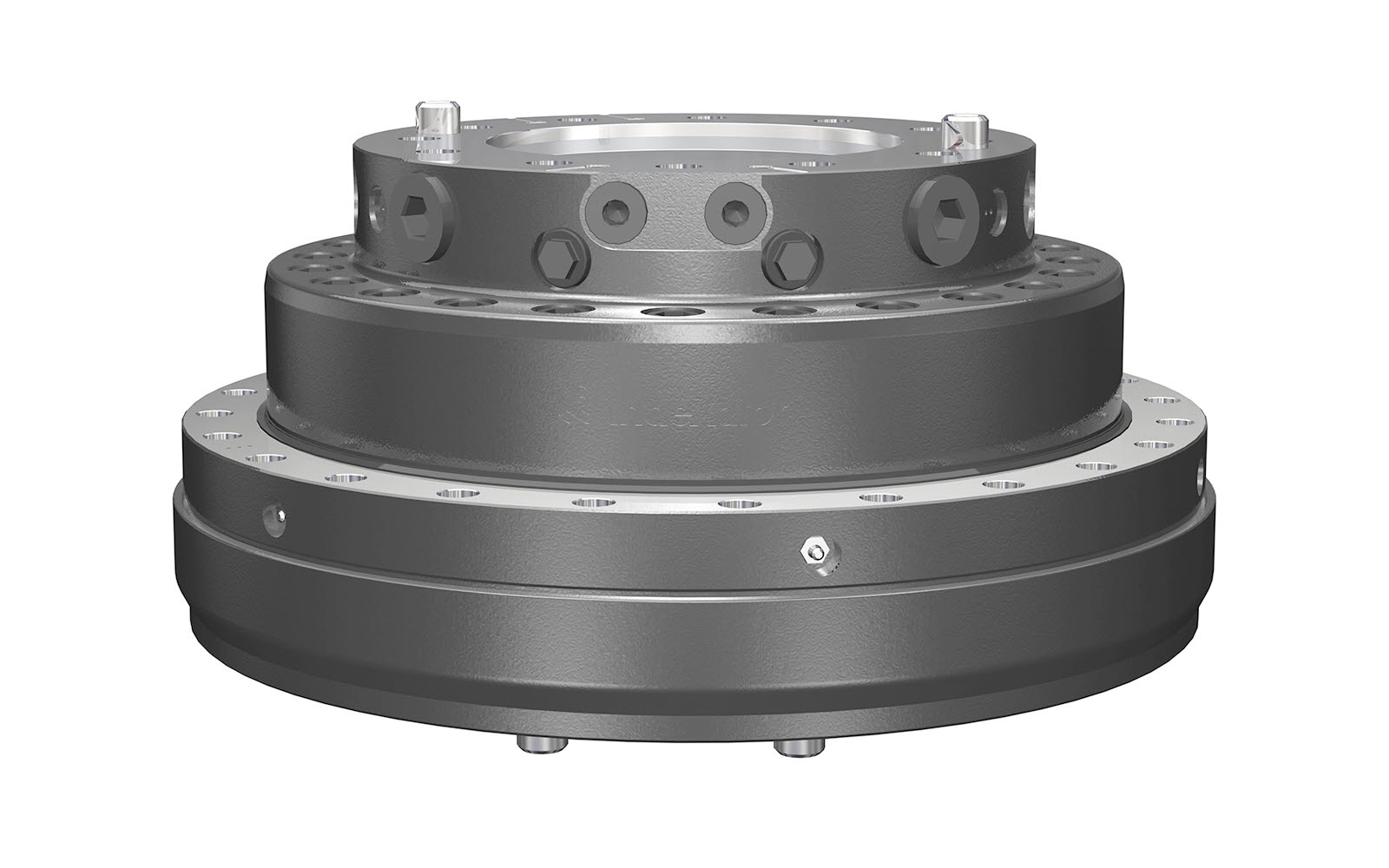

Rotator XR 500 C
Teknisk data
| Artikelnummer | 8500001 |
|---|---|
| Typ av rotator | Griprotator |
| 216 kg | |
| 360° | |
| ±700 kN1 | |
| ±250 kN | |
| ±180 kN | |
| ±65 kNm2 | |
| 7000 Nm | |
| 40 l/min | |
| 25 MPa | |
| 35 MPa | |
| 35 MPa | |
| 40 MPa |
Funktioner
| Centralsmörjning | 40 MPa |
Gränssnitt
| Övre gränssnitt | Ø 265 mm |
|---|---|
| Nedre gränssnitt | Ø 463 mm |
1 Max axiell last statisk anger produktens teoretiska maxlast för frihängande applikationer utan accelerationer.
2 Momentlasten får ej kombineras med axiell last.
Tryckbegränsare monterad i motorn.
Oljefördelare beställs separat.
Vi förbehåller oss rätten att göra produktändringar. För ytterligare teknisk information gällande inbyggnad och hydraulanslutningar, kontakta rotator@indexator.com
| XR 500 C | |
|---|---|
| A | Ø326 mm |
| AB | 110 mm |
| AC | 406 mm |
| B | M24 |
| C | 41 mm |
| D | Ø200 mm |
| E | Ø265 mm |
| F | Ø503 mm |
| G | 98,5 mm |
| H | Ø17,5 mm |
| I | Ø463 mm |
| J | 15° |
| K | Ø490 mm |
| L | 228,5 mm |
| M | 30° |
| N | 34° |
| O | Ø22 mm |
| P | 15° |
| Q | M12 |
| R | 72° |
| S | Ø140 mm |
| T | 33 mm |
| U | 26° |
| Y | Ø22 mm |
| Anslutningar | ||
|---|---|---|
| Övre | Centralsmörjning | M10 x 1,0 |
| G G0 | G 1 | |
| R | G 1/2 | |
