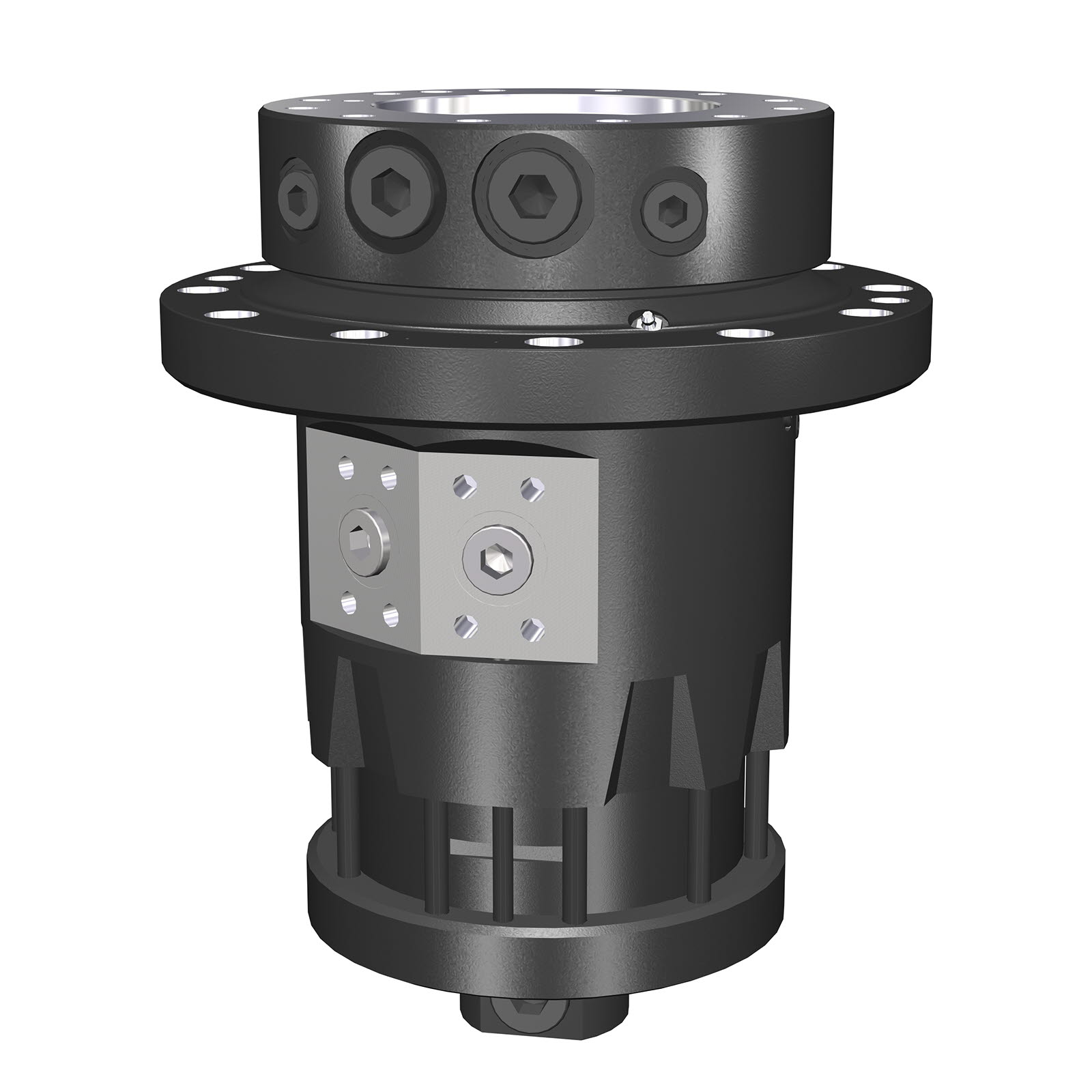

Rotator IR 22 X


Teknisk data

Artikelnummer 8000715
Typ av rotator Griprotator
151 kg
360°
±450 kN
±150 kN
4100 Nm
35 l/min
25 MPa
35 MPa
35 MPa
35 MPa

Gränssnitt

Övre gränssnitt 280 mm
Nedre gränssnitt Ø 260 mm

X = Rotator med en extrakanal.

Tryckbegränsare monterad i motorn.

Vi förbehåller oss rätten att göra produktändringar. För ytterligare teknisk information gällande inbyggnad och hydraulanslutningar, kontakta rotator@indexator.com

IR 22 X
A Ø280 mm
B M20 depth 50
E Ø240 mm
F Ø380 mm
G 36 mm
H Ø26 mm
I Ø340 mm
J 30°
L 475 mm
M 293 mm
N 55 mm
O Ø250 mm
P Ø20 mm
Q 30°
S Ø260 mm
Anslutningar
Övre X1 1 5/16”-12 UNF
G G0 1 5/16”-12 UNF
R 7/8”-14 UNF
Nedre X1 1 5/16”-12 UNF
G 1 1/16”-12 UNF / SAE 6000 DN 32
G 1 1/16”-12 UNF / SAE 6000 DN 32
G0 1 1/16”-12 UNF / SAE 6000 DN 32
G0 1 1/16”-12 UNF / SAE 6000 DN 32
G0 1 1/16”-12 UNF
