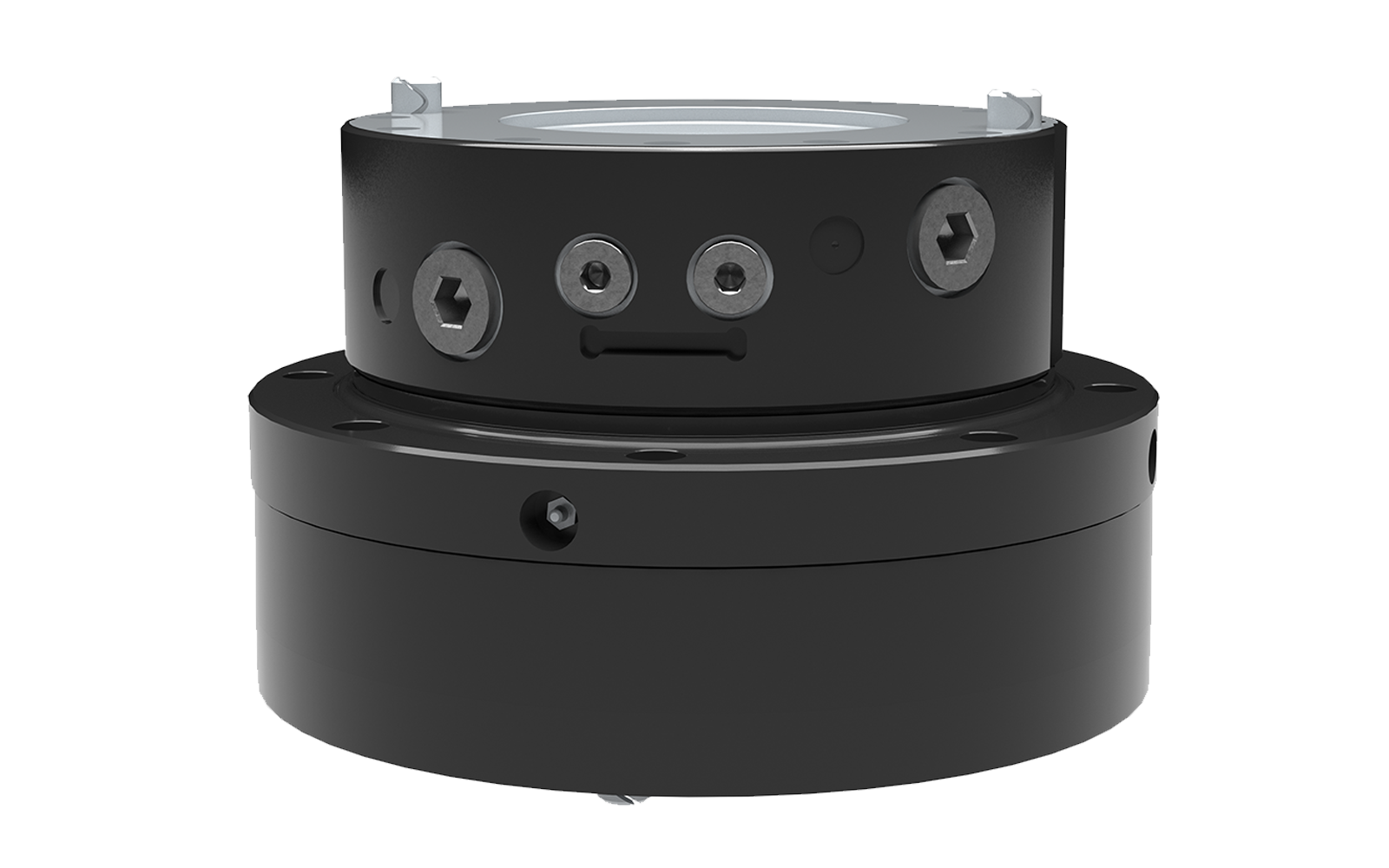

Rotator XR 350 LS


Teknisk data

Artikelnummer 8350000
Typ av rotator Griprotator
121 kg
360°
±500 kN1
±150 kN
±110 kN
±39 kNm2
4350 Nm
35 l/min
25 MPa
40 MPa
40 MPa

Funktioner

Load Sense

Gränssnitt

Övre gränssnitt Ø 265 mm
Nedre gränssnitt Ø 340 mm

1 Max axiell last statisk anger produktens teoretiska maxlast för frihängande applikationer utan accelerationer.

2 Momentlasten får ej kombineras med axiell last.

En rotator med beteckningen LS är ej utrustad med flödesbegränsare (till skillnad från våra standardrotatorer). Det innebär att oljeflödet från basmaskinen måste anpassas.

Vid användning av vibroplatta samt applikationer med motsvarande krav, koppla slang för tryck mot grip stäng (G) och för tank mot grip öppna (GO).

Tryckbegränsare monterad i motorn.

Kan kompletteras med slangskydd.

Oljefördelare beställs separat.

Vi förbehåller oss rätten att göra produktändringar. För ytterligare teknisk information gällande inbyggnad och hydraulanslutningar, kontakta rotator@indexator.com

XR 350 LS
A Ø300 mm
AA
B M20
C 32 mm
D Ø170 mm
E Ø265 mm
F Ø379 mm
G 123 mm
H Ø22 mm
I Ø340 mm
J 45°
L 233 mm
M 30°
N 34°
O Ø22 mm
P 15°
Q M12
R 45°
S Ø116 mm
T 29 mm
U 26°
Y Ø22 mm
Z 292 mm
Anslutningar
Övre G G0 G 1
R G 1/2
