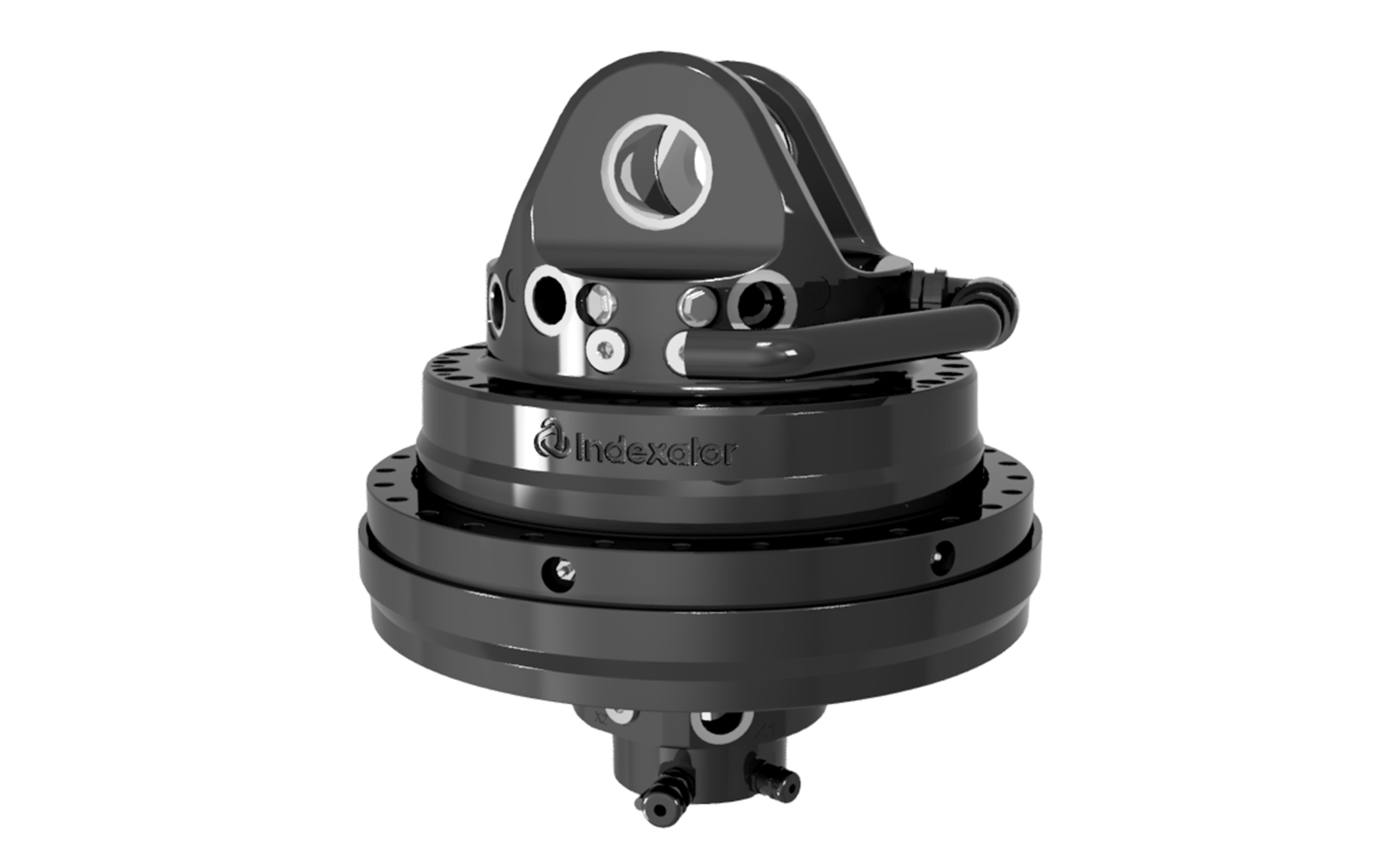

Rotator XR 400 E HT P X2 C
Teknisk data
| Artikelnummer | 8400033 |
|---|---|
| Typ av rotator | Griprotator |
| 250 kg | |
| 360° | |
| ±550 kN1 | |
| ±200 kN | |
| ±140 kN | |
| ±47 kNm2 | |
| 7000 Nm | |
| 300 V | |
| 90 A | |
| 40 l/min | |
| 25 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa | |
| 40 MPa |
Funktioner
| Centralsmörjning | 40 MPa |
| Elsvivel |
Gränssnitt
| Övre gränssnitt | 151,3 mm |
|---|---|
| Nedre gränssnitt | Ø 450 mm |
1 Max axiell last statisk anger produktens teoretiska maxlast för frihängande applikationer utan accelerationer.
2 Momentlasten får ej kombineras med axiell last.
Tryckbegränsare monterad i motorn.
Vi förbehåller oss rätten att göra produktändringar. För ytterligare teknisk information gällande inbyggnad och hydraulanslutningar, kontakta rotator@indexator.com
| XR 400 E HT P X2 C | |
|---|---|
| A | 151,3 mm |
| AB | 174 mm |
| AC | 390 mm |
| AD | Ø190 mm |
| B | Ø60 mm |
| C | 65 mm |
| E | 313,3 mm |
| F | Ø488 mm |
| G | 99 mm |
| H | Ø14 mm |
| I | Ø450 mm |
| J | 12° |
| K | Ø474 mm |
| L | 388,3 mm |
| U | 452 mm |
| V | 368 mm |
| W | Ø225 mm |
| Y | Ø22 mm |
| Anslutningar | ||
|---|---|---|
| Övre | X1 | G 1 |
| X2 | G 1/2 | |
| Centralsmörjning | G 1/4 | |
| G G0 | G 1 | |
| R | G 1/2 | |
| Nedre | X1 | G 1 |
| X2 | G 1/2 | |
| Centralsmörjning | G 1/4 | |
| G | G 1 | |
| G0 | G 1 | |
